浩辰CAD机械标准版

　　浩辰CAD机械是集机械绘图、机构设计和数据管理等功能模块于一体的浩辰CAD机械，提供符合国家标准和可定制化的行业标准环境，包含最先进的多图框和明细表管理的智能系统、高效的尺寸符号注释、全面的标准零件库、强大的图纸兼容性等，大大提升了机械工程师的设计绘图效率，大幅减少项目工期，完全解决企业CAD正版化，全面提高企业的综合竞争力!

　　截止目前浩辰CAD系列产品全球用户超过7000万，浩辰CAD机械广泛应用于机械、模具、汽车、能源、船舶、航空航天等领域。

　　1. 轻松定制绘图标准，统一设计环境高质量生产加工

　　浩辰CAD机械不仅提供默认配置的GB标准，还可以定制企业标准的图框、标题栏、明细表，及机械符号、智能尺寸标注等对象的自定义，建立企业自己的绘图模板。

　　2. 全新的标准零件库和超级符号库，覆盖52个大类、共计300000多个零部件

　　随时调用带有属性的标准件，一键生成零件明细表;覆盖机械、模具、化工、重工、汽车、交通水利、船舶、煤矿能源等专业领域;并提供企业标准入库的定制技术支持服务。

　　3. 多图框系统、明细表、智能标注等，轻松出图智能管理

　　单张DWG图纸中，不同比例的图框互不影响;序号与明细表智能关联，实时跟踪零件信息变更，管理更精准;智能化的尺寸标注和机械符号标注工具，添加注释尤为简单。

　　4. 百余种智能绘图工具，让设计化繁为简

　　浩辰CAD机械软件提供上百种简单实用的机械专用绘图工具，如多类型常用的中心线、一键生成的构造孔等构造工具、智能比例的局部放大等视图工具，标准化、智能化的机械绘图设计环境，帮助设计师减少重复工作。

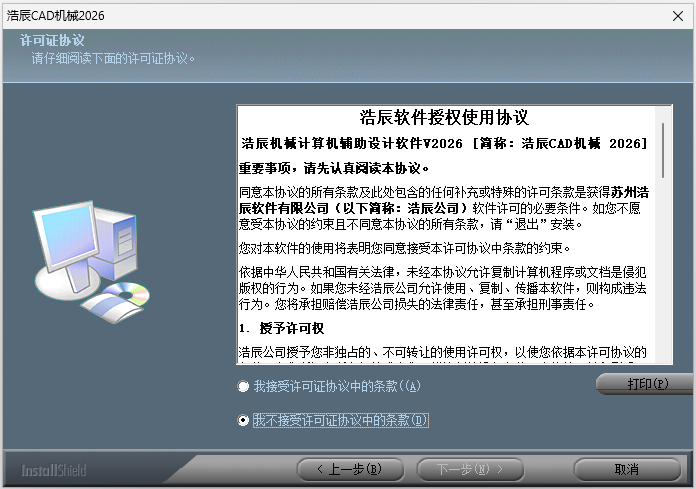

　　1、在星动下载站下载最新安装包，按提示安装

　　2、安装进行中，完成即可使用

　　浩辰CAD机械标题栏批量填充方法

　　标题栏批量填充功能，用于在多图框下可以批量设置或修改标题栏内容，减轻用户逐个修改标题栏内容时带来的重复工作的负担。该功能可以设置默认屏蔽项，避免对诸如图框比例、重量等不需要修改的项目进行修改。执行菜单：【浩辰机械】→ 【图纸】→ 【标题栏批量填充】，出现提示：“用户选择标题栏”。

　　(1)当用户选择多个标题栏后，弹出批量修改标题栏对话框，用户可以在该对话框内设置所选标题栏的内容。通常情况下，当所选的标题栏隶属于主图框，则优先列出主图框所在的标题栏的内容，其他标题栏的内容位于下拉组合框中，用户可根据情况进行重新设置内容。

　　(2)当单击修改按钮，完成所选图框的标题栏的内容的修改和设置。

　　(3)用户可对默认屏蔽项进行定制修改，具体操作为单击主对话框左下角的设置默认屏蔽项按钮，在弹出的排除项设置对话框中，按行输入排除项，保存后，下次执行批量填充标题栏时生效。

　　浩辰CAD机械计算面积的方法

　　浩辰机械提供的计算面积功能可以计算出任意封闭区域的面积和周长，并且可以实现几个区域面积或周长的累加，减。此功能提供了常用的工程材料选择，可以快速计算出周长、面积、等截面体的质量等。

　　执行：键盘：GMAREA

　　点击菜单：浩辰机械→辅助工具→计算面积

　　提示：请在轮廓线内点取一点(回车进行计算)：

　　用鼠标在封闭区域内单击

　　提示：面积(A) = ** sq. units,周长(P)=**

　　继续提示：请在轮廓线内点取一点(回车进行计算)：

　　输入：连续在不同的区域单击，可以得到多个计算值的累加值。

　　输入：按回车，弹出“计算面积、周长和质量”对话框。

　　浩辰CAD机械批量数据提取方法

　　“批量图纸操作”功能，是一个非常灵活的对已完成装配部件(含有明细表数据)及其下属的子部件的标题栏、明细表数据进行 BOM 数据提取、输出并进行汇总处理的实用工具。使用它无须打开图纸，大大的提高了绘图及管理工作者的工作效率。

　　1、键盘：GMSTARTPICKUP

　　2、菜单：浩辰机械→辅助工具→批量数据提取，弹出“批量数据提取”对话框。

　　如何全局修改浩辰机械软件中序号显示大小？

　　在浩辰机械软件中全局修改序号显示大小，可以按照以下步骤进行：

　　1. 打开浩辰机械软件，并进入需要修改序号显示大小的图纸。

　　2. 在软件顶部菜单栏中找到并点击“浩辰机械”选项卡。

　　3. 在下拉菜单中选择“序号/明细表”选项，然后点击“序号设置”或类似名称的选项。

　　4. 在弹出的对话框中，找到与序号显示大小相关的设置选项。这些选项可能包括字体大小、标注样式等。

　　5. 根据需要调整这些选项的值，以改变序号显示的大小。例如，可以增加字体大小来使序号显示更大。

　　6. 完成设置后，点击“确定”或“应用”按钮，以保存更改并关闭对话框。

　　7. 此时，图纸中的序号显示大小应该已经全局修改为你所设置的大小。

　　请注意，以上步骤可能因浩辰机械软件的不同版本而略有差异。

　　浩辰CAD机械双击序号出现闪退报错问题怎么解决？

　　1、如果新建的图框中序号双击会闪退，您将C:\Users\用户名\AppData\Roaming\Gstarsoft\GstarMechStd\R22中的zh-CN文件删除一下 然后重启一下软件

　　2、如果只有一张图纸中的序号双击会出现闪退，您点击图形实用工具——修复——选择图纸，将图纸修复一下

　　浩辰CAD机械自动图层怎样才能自动导入？

　　将新建的自动图层保存一下，将保存的新建自动图层文件复制在C:\Users\用户名\AppData\Roaming\Gstarsoft\GstarMechStd\R22\zh-CN\Support中，选择替换。重启软件，自动将会被替换

　　浩辰CAD机械图片无法插入cad？

　　1、如果您的PDF图纸是CAD软件转出的PDF,您可以下载最新的机械2025软件，通过输入——pdf,将图纸输入

　　2、您也可以通过，插入——PDF参考底图进行打印

　　浩辰CAD机械中如何将单行文本编辑状态切换为机械的文字编辑窗口？

　　原因分析：单行文本修改属性不方便，机械文字标注编辑框修改属性相对方便。

　　解决办法：执行V命令，选择需要编辑的单行文字对象，在文字标注编辑框内打勾“超级编辑使用此对话框”
