浩辰CAD电力软件介绍

　　浩辰CAD电力是国内首款支持浩辰CAD和ACAD的电力设计软件。符合了众多设计师需求，具备效率更高、功能强大、简洁方便、人性化和智能化等特点。

　　浩辰CAD电力功能：

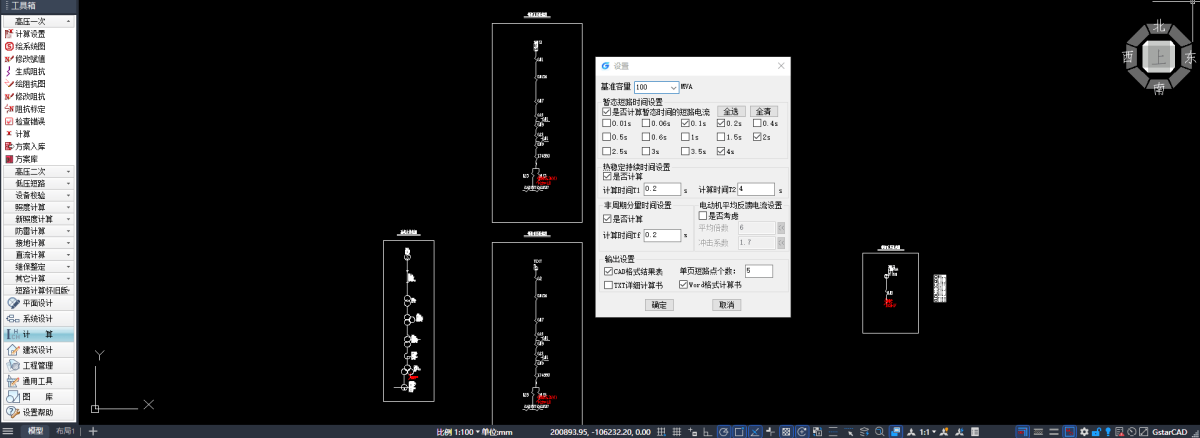

　　1.短路计算

　　短路电流计算实现系统图搭建与CAD兼容，轻松搭建所需要的主接线系统。系统搭建完成，自动转换为阻抗图，一键获取计算结果。

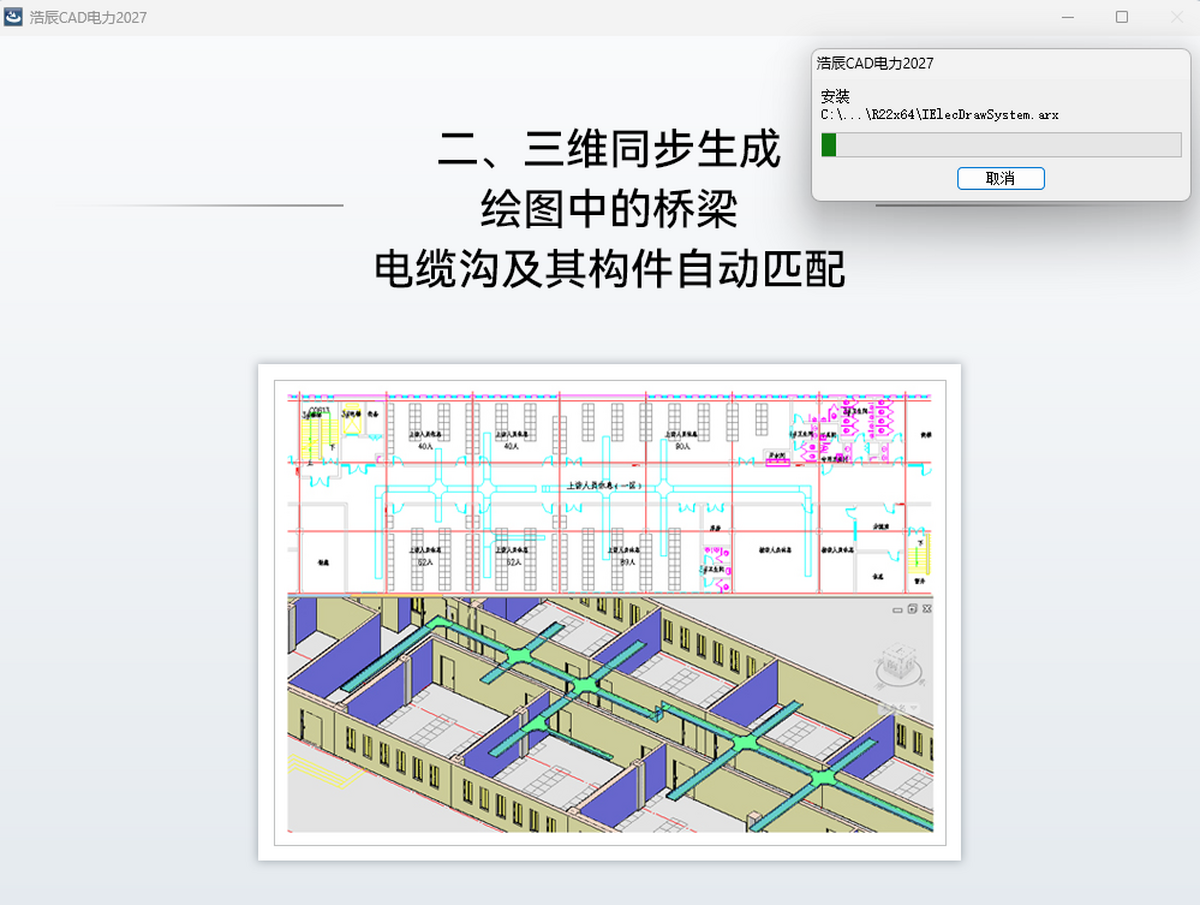

　　2.三维桥架

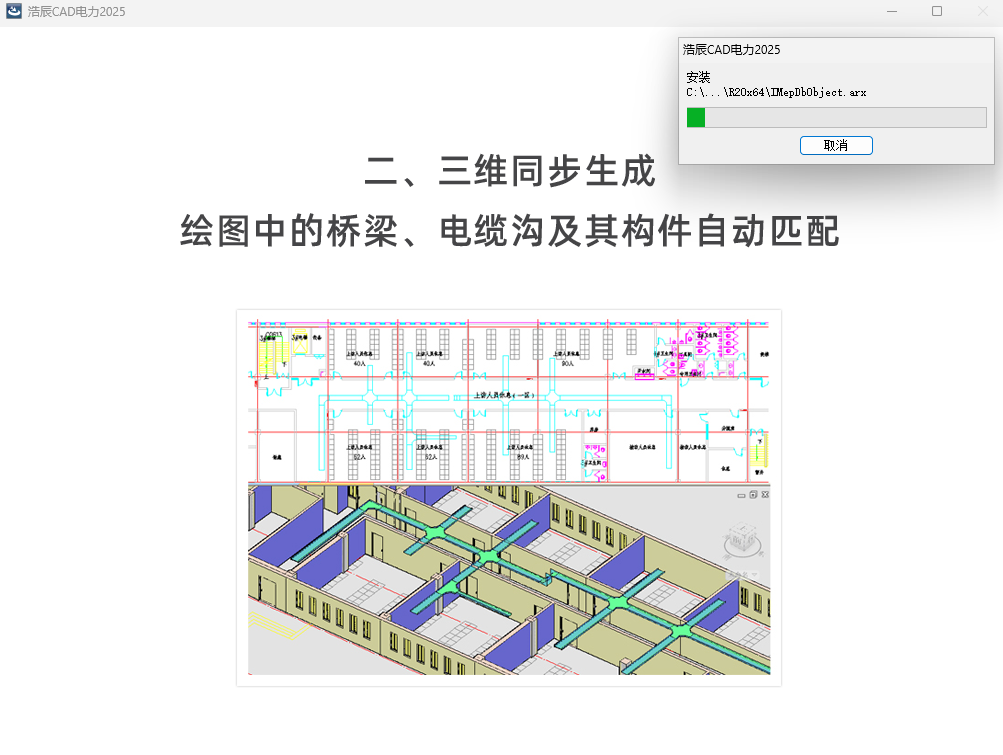

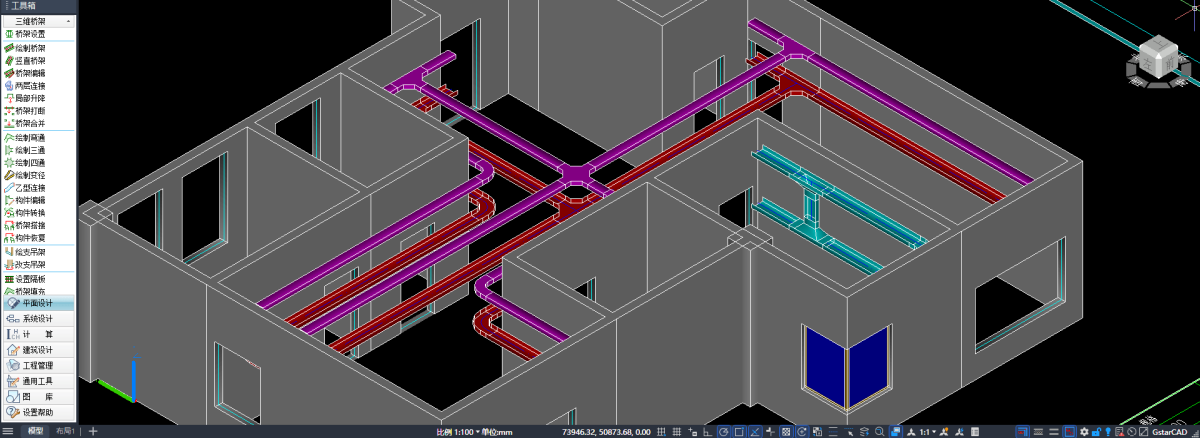

　　二三维同步绘制桥架、电缆沟、配电柜。实现配电柜与电缆沟一体设计，双排布置，并可以自动生成剖面图。

　　3.接地设计

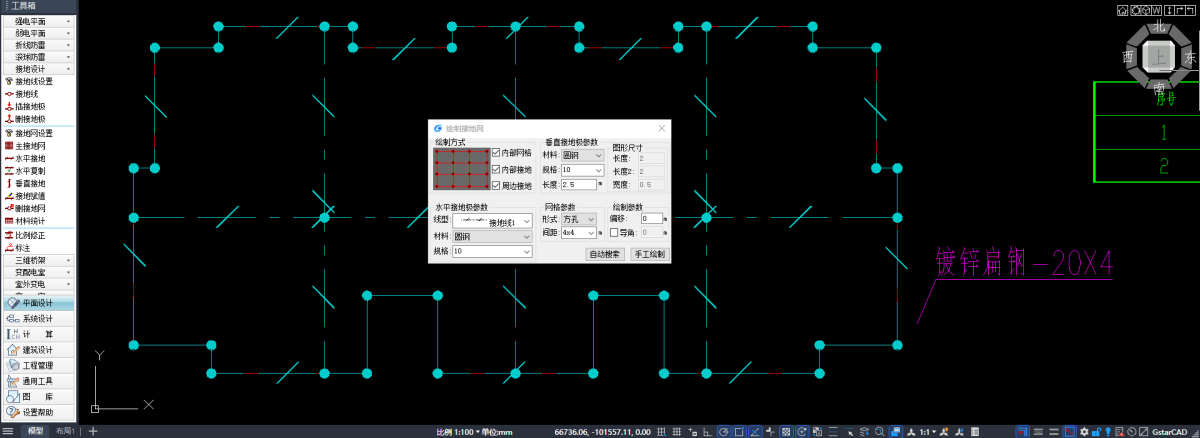

　　接地线线型自由选择，可随意绘制主接地网，也可根据建筑物外轮廓自动生成接地网。

　　4.防雷设计

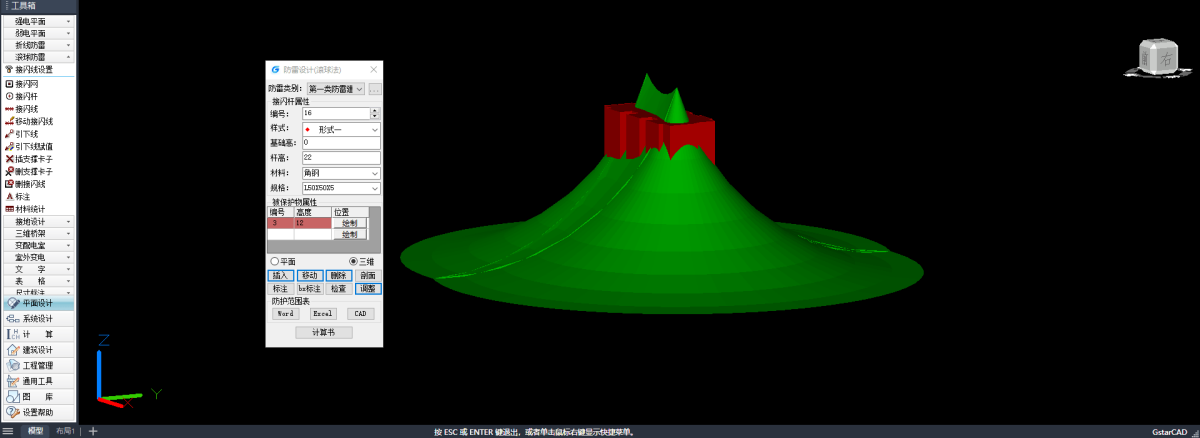

　　防雷设计直观显示保护范围，生成三维图形动态观察，可人为控制两针或多针的联合保护范围。

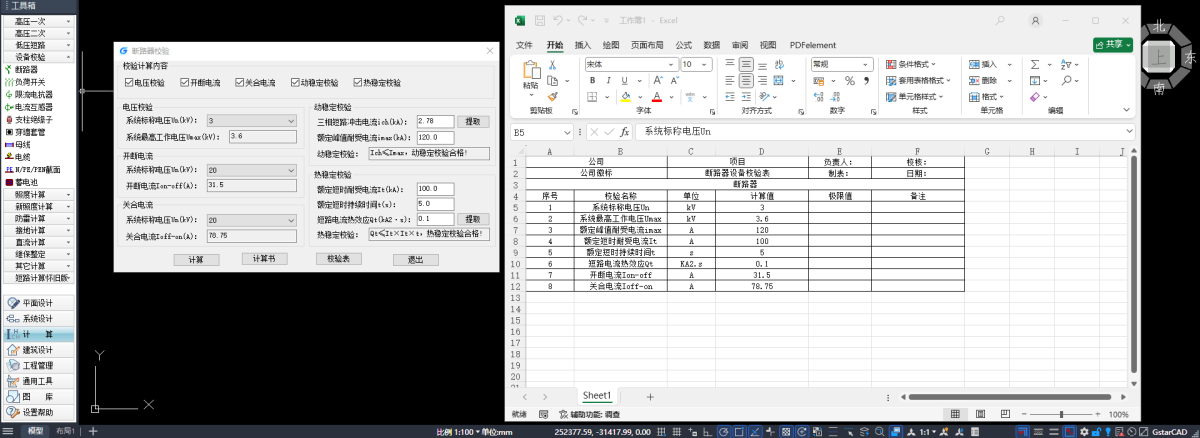

　　5.电力计算

　　全新电力专业计算，涵盖几乎所有电力常用计算，使您在面对计算时倍感轻松。采用向导式计算方法，用最简单的过程计算出正确结果。

　　6.平均照度计算

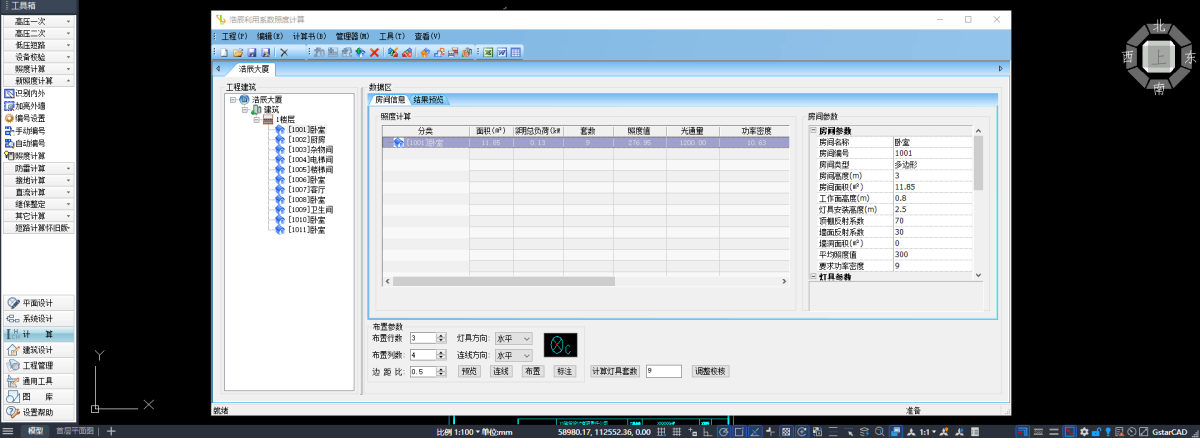

　　快速拾取多层建筑图，读取每个房间的面积和高度。可选现行值或目标值一键计算，生成计算书并把结果返回到图中，生成布置效果图。

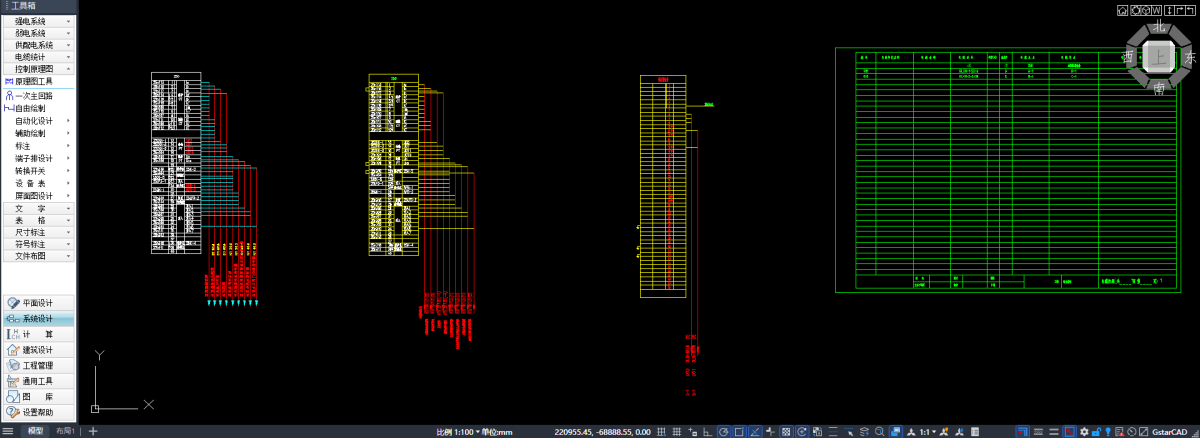

　　7.控制原理图

　　包括原理图自动化设计，端子排设计及用户端子排识别功能，既能从原理图中自动生成端子排及电缆清册，也能从已有端子排中进行。

浩辰CAD电力

浩辰CAD电力软件特色

　　独家支持浩辰和AutoCAD双平台

　　超快绘图、超快计算，系统图、主接线图搭建与计算一气呵成

　　二维绘图，三维看图，二三维同步处理

　　快速生成保护范围，预览三维效果的防雷接地设计

　　智能且自动化控制原理图设计

　　全新电力专业计算，涵盖几乎所有电力常用计算

浩辰CAD电力安装步骤

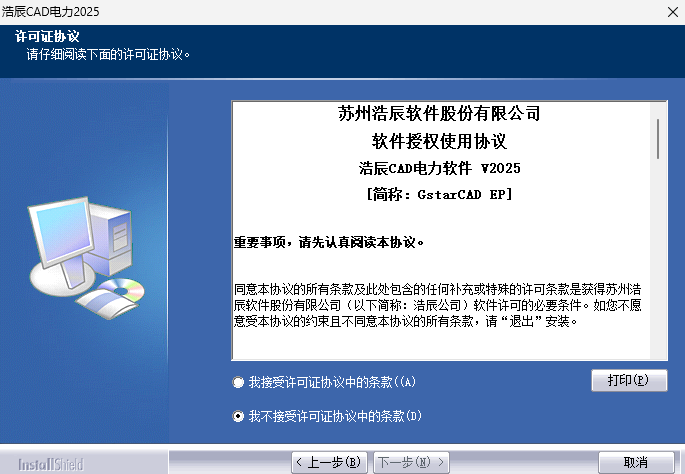

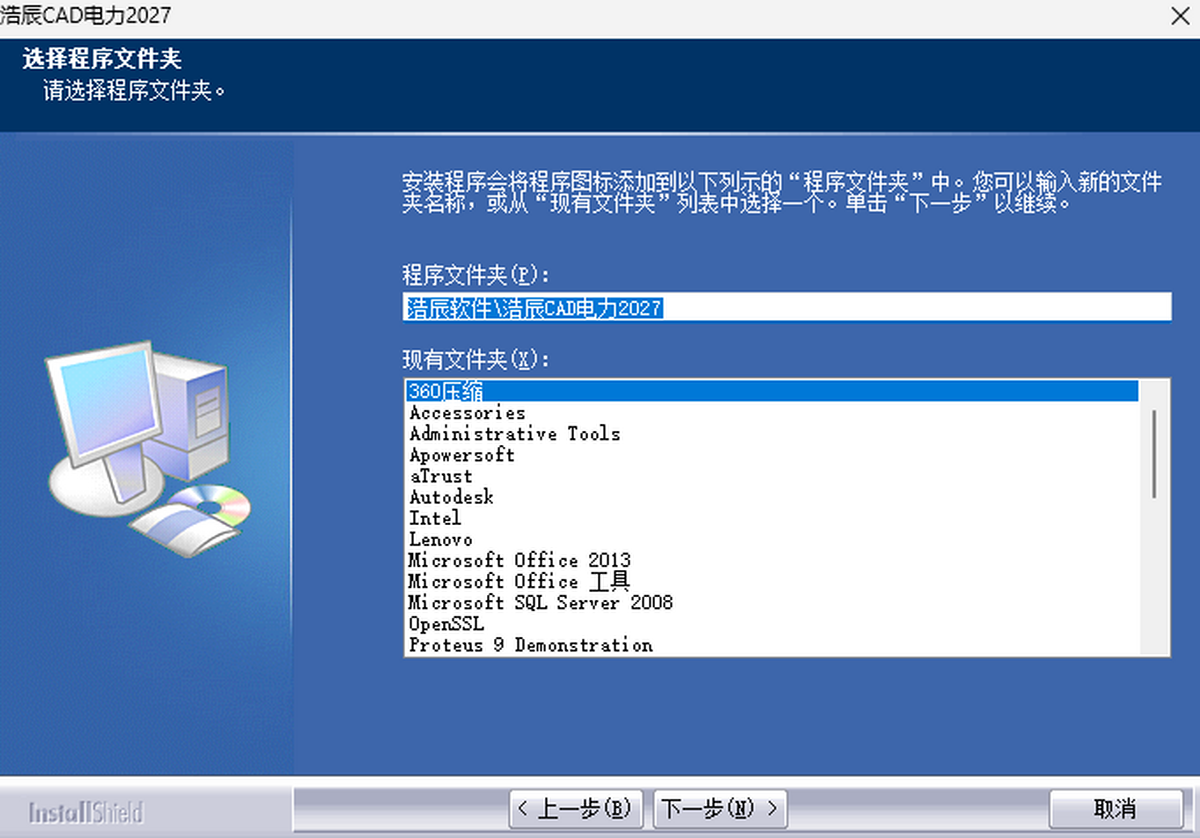

　　1、在本站下载最新安装包，按提示安装

　　2、安装进行中，完成即可使用

浩辰CAD电力使用方法

　　浩辰CAD电力怎么对线缆、设备、图层进行设置？

　　1、在菜单选择[设置帮助] →[设置] →[系统设置]，可以设定功能：设定相关的线缆、设备、图层管理参数

　　2、参数设置

　　[跨线距离]导线跨越设备时(不与该设备连接)，跨线断开处距设备边的距离，单位为：mm。如：跨线距离设置为 15mm，线型比例为 1:100，跨越的设备宽度,300mm，那么从断线起点到终点的距离=15x100+300+15x100=3300mm

　　[文字断线] 导线带文字时，文字的断线的距离。

　　[断线距离]导线与其它导线相交时(非连接)，相交处垂直断线的距离的一半，单位为：mm。

　　[沿线断线距离]勾选该项，断线距离为沿线断线距离的一半。

　　[沿墙距离]针对平面布线—沿墙布线功能的，在此设置线与墙之间的距离，使用命令时，线缆会自动按照距离进行沿墙布置。沿墙距离可以设置为负值，相当于线缆布置在墙内或者墙的另一侧。

　　浩辰CAD电力设备标注设置方法：

　　1.、在菜单选择[设置帮助] →[设置]→[系统设置] →[设备] →[标注设置]

　　2、参数设置

　　[设备类别]浩辰 CAD 电力软件中标注形式是按设备类别来定义的,每类设备可以定义多种标注形式,以后用户可以直接调用设备标注功能，软件自动按照设备的种类和标注定义的形式，提取设备赋值的信息，自动绘制在图纸上。

　　[标注形式名称]输入名称，如“灯具标注一浩辰”，点[加入]，即可新建一个新的标注形式;选择“个”或“↓”，可以调整选中标注形式在列表中的位置。选择了某种标注形式以后，这种形式的示意就会在图形区中实时的显示出来。

　　[标注项目定义]显示当前标注形式包含的标注项目的名称、水平位置、垂直位置等，并在右侧幻灯直观显示出来。选择列表中的项目，在下面的「标注项目]栏中，输入“水平”坐标和选择“垂直”位置，可以确定标注项目的位置。

　　[标注项目]从下拉列表中可以选取要标注的内容，点[加入]即可加入上面标注项目定义列表中，并在右侧幻灯中实时的显示出来。

　　注意:如果下拉列表中没有需要的项目,可以通过平面图库管理,对此类设备定义新的“技术参数”即可，具体操作详见图库的有关说明。

　　[标注符号]指标注文字中的分割符号等,同样也在[标注项目定义]中列出,操作方法同[标注项目]。[横线]定义有分子分母形式的标注，通过定义“起点”和“终点”坐标来定义横线的长短。调整分隔线终点位置，在示意图中动态显示。(相应的标注内容，在垂直选项中应选择“上”或“下”)。

　　浩辰CAD电力线缆设置方法：

　　1、在菜单选择[设置帮助] →[设置]→[系统设置] →[线缆] →[线缆设置]

　　2、“绘制样式”选项卡，见下图，在左侧“线型列表”中双击已经定义好的线缆，在右边的框格中对各相参数进行编辑，然后按[添加]按钮，可以覆盖原来的定义。用户也可以输入新的名称和线缆的各项参数，点击[添加]按钮，定义新的线型。线缆参数中，“文字间距”项可设置为0，以达到一段线缆只标注一组文字的效果，弱电线缆默认的文字间距参数为0。
