SketchUp

　　SketchUp草图大师是一款可供您用于创建、共享和展示3D模型的软件，易学易用且功能强大，能将想象变为现实，真正让每个人都能运用 3D 建模。

　　软件功能：

　　1.Web 版 SketchUp

　　SketchUp 的核心 3D 建模程序直接在 Web 浏览器中运行。

　　2.云存储空间

　　10 GB 的 Trimble Connect 云存储空间，让您可以与团队共享项目并进行协作。

　　3.移动模型查看

　　使用 SketchUp Viewer 应用程序在移动设备上查看 3D 模型。

　　4.互操作性

　　导入 SKP、JPG、PNG 文件类型，并导出 SKP、PNG、STL 文件类型。

　　5.3D Warehouse

　　访问用户生成和制造商制作的模型，为您的项目赋予环境和活力。

　　1、独特简洁的界面，可以让设计师在短期内掌握软件。

　　2、适用范围广阔，可以应用在建筑，规划，园林，景观，以及工业设计等领域。

　　3、方便的推拉功能，设计师通过一个图形就可以方便的生成3D模型。

　　4、快速生成任何位置的剖面，使设计者清楚的了解建筑的内部结构。

　　5、与AutoCAD，Revit,3DMAX，PIRANESI等软件结合使用，快速导入和导出DWG,DXF,JPG,3DS格式文件，实现方案构思，效果图与施工图绘制的完美结合，同时提供与AutoCAD和ARCHICAD等设计工具的插件。

　　6、自带大量门，窗，柱，等组件库和建筑肌理边线需要的材质库。

　　7、轻松制作方案演示视频动画，可以全方位表达设计师的创作思路。

　　8、具有草稿，线稿，透视，渲染等不同显示模式。

　　9、准确定位阴影和日照，设计师可以根据建筑物所在地区和时间实时进行阴影和日照分析。

　　10、简便的进行空间尺寸和文字的标注，并且标注部分始终面向设计者。

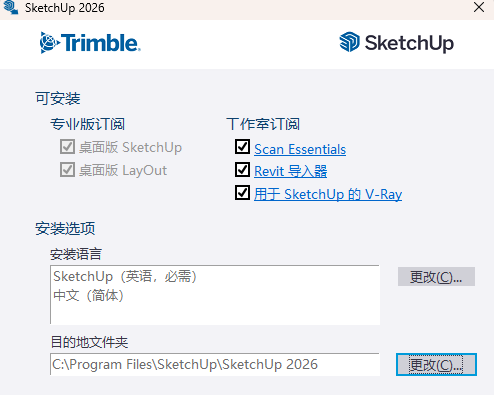

　　1、在本站下载最新安装包，按提示安装

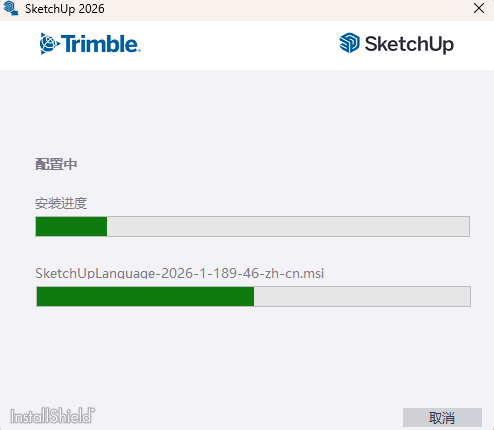

　　2、安装进行中，完成即可使用

　　SketchUp快键命令使用技巧整理

　　选择：按Shift选择 /-;按Ctrl是 ;同时按Shift和Ctrl选择是取消;双击是相连的面或线;击三下选择该线或面所在的整个物体;从左向右框选整体;从右向左通过局部来选整体

　　形状：

　　矩形：确定一点拉出一条虚线的对角线，会有平方或黄金分割;用到矩形长宽不对时可即时修改：长宽同时修改则输入(长度数值，宽度数值);只修改长度可直接只输入长度数值;修改宽度则输入(，宽度数值)

　　直线：按住Shift是推理锁定，所需推理显现后，锁定

　　圆形：ns可以调整弧线的圆滑段数，默认是24条边;也将圆转化为其内接正多角形

　　弧线：输入数字是弧线凸出长度;ns调整弧线的圆滑段(上限1024)，也可作等分线段;nr是弧线所在内接圆的半径长;画圆后改右下角框的数字,可以重新定义刚画圆的半径

　　正多角形：ns是重新定义内接正N角形

　　修改：

　　油漆桶：按Shift是赋所有;按Ctrl是赋关联面;同时按住Shift和Ctrl是赋整体;按Alt是材质采样

　　橡皮擦：按Shift隐藏掠过的线;按Ctrl柔化掠过的边;同时按下Shift和Ctrl可取消边线的柔化

　　编辑：

　　移动：轴线显现后，按住Shift锁定;按住Ctrl是拷贝

　　推拉：双击重复;Ctrl 切换创建新的起始面;Alt 推/拉的同时拉伸连接的平面

　　旋转：按住Ctrl是拷贝;数值调整栏输入旋转角度

　　缩放：按住Ctrl以物体中心进行缩放;精确缩放：红点出现后单击，数值调整栏输入数字选择物体，用比例缩放命令，选择缩放方向以后输入-1，可以镜相物体

　　偏移：红点出现后双击重复操作上次偏移

　　复制：/x表示在输入距离内等x份复制同一物体

　　缩放：角点或边线上按住shift可等比缩放，边线或角点上按shift可非等比缩放;ctrl键是按物体几何中心进行缩放

　　删除：编辑-删除导向器，删除所有辅助线和辅助点

　　标注：

　　尺寸标注：在该状态，单击选中线段就可以标注其长度，单击选中圆弧可以标注其直径，单击选中圆弧可标注其半径，还可以标注辅助线。双击尺寸时，其数值可以修改。窗口-场景信息-尺寸：可修改尺寸字体，颜色，标注端点形式，是否对其屏幕(即面对我们)，或对其尺寸线(与被标注对象平行);对以前的标注样式选中以后再“更新所选尺寸”即可修改样式，或“选择所有尺寸”即可修改所以尺寸样式

　　文本标注：默认标注是选中点的xyz坐标值，选中直线非端点的某点可标注其长度，选中弧线非端点都某点标注的还是坐标，选中面内的某点标注的是这个面的面积。移动符号可以以前标注店为圆心修改标注箭头方向;选中右键可以修改箭头形式;窗口-场景信息-文字也可以修改文字标注样式;在该状态，双击屏幕可在所选处写下屏幕文字

　　角度：在量角器状态由始至终按住ctrl建可测量角度，而不安住ctrl时候可做角度辅助线，锁定量角器所在平面用shift建;指定角度起始边后，输入斜率a：b，可以产生满足斜率的角度辅助线

　　命令面板：

　　图层：调出图层在查看-工具栏-图层;不能隐藏当前图层;图层管理器内必须选中显示图层颜色才会脱离默认颜色;单击图层管理器可缩小管理器页面;选中某一物体右键可以找到与该物体同一图层所有物体，而测面积指的是同图层所有面的面积总和

　　群组：对其双击即可编辑;剪切粘贴的快捷键依旧适用，尤其是在组内外物体变化时候

　　被锁定的物体被使用任何命令都不会有变化;而替换选择项显示的是讲当前被创造组件的所有部分也作为组件形式显示。相同组件在其中一个被修改时其他相同组件会同时改变，但是缩放除外;给面创作组件之时要选中总是面向相机

　　关于软件的一些常见小提示：

　　多留意右键命令

　　ctrl shift e全屏显示

　　shift 鼠标中键为pan功能

　　测量时按Ctrl=仅测量距离，不生成辅助线;输入数字=重定义模型大小

　　用徒手画工具的时候,按住shift,增加曲线的光滑度

　　选中物体右键实体信息可以控制是否让单个实体产生阴影。

　　合理的分层把暂时不需要的层关闭可提高运算速度(大文件)

　　推敲布置方案阶段，用二维组件代替可提高运算速度

　　关掉阴影显示，不显示材质效果，可提高运算速度

　　用直线在一表面悬停按SHIFT，移动鼠标会有一条平行于此表面的辅助线

　　对组件右键重载保存过的组块，可以实现组件的替换

　　sketchup与sketchup pro有什么不同？

　　sketchup是免费使用，sketchup pro需要注册收费使用。sketchup是非商用，也就是试用版，不支持导入导出某些格式，sketchup pro

　　是注册后的商用版，比sketchup功能要更多。

　　sketchup如何镜像？

　　选中你要镜像的物体，如果很多个部分组成，建议可以先可以组成组(点右键，创建组)，先把这个组复制一个放到空白的地方，然后在这个空白的地方操作这个复制出来的组。

　　按S键，会出现好多个绿色的点，如果你要左右镜像，拉住右侧的最中间的点，往左拉，输入-1。就可以镜像出来了。

　　上下镜像则拉住上面的点，往下拉，输入-1，就行了。 熟练了之后就不用先复制到旁边了，直接在你想要镜像的地方直接镜像就可以了。

　　SketchUp中如何设置图形尺寸数值？

　　画矩形的时候起点先，单击左键放手，然后输入比如1000，500。ENTER键，就可以成为你想要的尺寸了，但是事先你先要设置SKETCHUP里面的尺寸，在窗口---模型信息----单位-----格式是十进制，毫米，精确度是0MM，就可以了，试试看看吧。

　　Su是SketchUp的简称，中文名称叫草图大师。这是一款用来创建、共享和展示3D模型的软件。很多刚开始学习建筑的朋友建模，那个慢啊，可是谁又不是这样过来的呢？做模型最重要的是什么呢？不是技巧，不是手速，甚至不是软件本身，而是思路!愿你创意驰骋，爱上建筑设计，愿软件不为难你，愿你忠于设计。
